测振仪在检测冰箱振动中的应用分析

一、测振仪的基本原理与功能

测振仪是一种用于测量物体振动参数的精密仪器，它能够准确捕捉并量化机械设备的振动状态。现代测振仪通常采用加速度传感器、速度传感器或位移传感器作为核心部件，通过将机械振动转换为电信号，再经过信号处理和数据分析，最终以数字或图形形式呈现振动特征。

测振仪的主要测量参数包括：

1. 振动加速度：反映振动强度的高频成分

2. 振动速度：表征振动能量的有效指标

3. 振动位移：显示振动幅度的大小

4. 振动频率：揭示振动源的特征信息

这些参数对于评估机械设备的运行状态、诊断故障原因具有重要意义。测振仪广泛应用于工业设备监测、建筑结构检测、交通工具维护等领域，其高灵敏度和精确性使其成为振动分析的重要工具。

二、冰箱振动特性分析

家用冰箱作为24小时连续运转的电器，其振动特性具有以下特点：

1. 振动源分析：

- 压缩机工作时的机械振动

- 制冷剂循环产生的管道振动

- 风扇运转引起的气流振动

- 机械部件松动或磨损导致的异常振动

2. 振动频率范围：

冰箱的正常工作振动频率通常在20-200Hz之间，其中压缩机工作频率约为50-60Hz（与电源频率相关），风扇振动频率与其转速直接相关。

3. 振动强度标准：

一般家用冰箱的振动加速度应控制在0.5-2.0m/s²范围内，超出此范围可能表示存在异常情况。

4. 振动传播路径：

冰箱振动主要通过底座传递到地面，也可能通过内部结构传递到外壳，引起可感知的噪声和振动。

三、测振仪检测冰箱振动的可行性

测振仪适用于检测冰箱振动，具体表现在以下几个方面：

1. 参数匹配性：

测振仪的测量范围通常为0.1-2000Hz，灵敏度在10mV/g以上，覆盖冰箱振动的主要频率范围和强度要求。

2. 安装方式适配：

测振仪可通过磁吸座、胶粘或手持方式固定在冰箱外壳、压缩机外壳或底座等关键部位，不影响冰箱正常运行。

3. 数据采集能力：

现代测振仪可进行实时数据采集和存储，便于分析振动随时间变化的规律，捕捉间歇性异常振动。

4. 结果分析功能：

测振仪配套软件可进行频谱分析、时域分析等，帮助区分正常振动与异常振动，定位振动源。

四、测振仪检测冰箱振动的实施方法

1. 检测前的准备工作

- 确保冰箱处于正常工作状态，已运行30分钟以上

- 清洁待测表面，保证传感器安装牢固

- 根据检测目的选择测点位置（压缩机附近、外壳侧面、顶部等）

2. 测点布置原则

- 关键振动源附近（如压缩机安装位置）

- 振动传递路径上（如管道支撑点）

- 用户感知明显的位置（如冰箱门体）

- 底座与地面接触区域

3. 测量参数设置

- 采样频率：至少500Hz（满足Nyquist采样定理）

- 测量量程：初始设置为2m/s²，根据实际情况调整

- 测量时间：连续测量不少于5分钟

4. 数据分析方法

- 时域分析：观察振动幅值随时间变化

- 频域分析：通过FFT变换识别特征频率

- 对比分析：与标准振动数据或历史数据比较

五、测振结果解读与故障诊断

通过测振仪获得的冰箱振动数据可进行以下分析：

1. 正常振动识别：

- 压缩机工作频率及其谐波成分

- 风扇旋转频率成分

- 制冷剂流动引起的宽频振动

2. 异常振动诊断：

- 压缩机故障：出现非同步频率成分，振动幅值增大

- 管道共振：特定频率振动突然增强

- 部件松动：随机性冲击振动增多

- 安装不稳：低频振动成分显著

3. 振动评价标准：

- 优秀：<0.5m/s²

- 良好：0.5-1.0m/s²

- 合格：1.0-2.0m/s²

- 不合格：>2.0m/s²

六、测振仪检测的优势与局限性

优势：

1. 非破坏性检测：无需拆卸冰箱即可完成检测

2. 定量化评估：提供精确的振动数值，避免主观判断误差

3. 早期预警：在振动异常初期即可发现潜在问题

4. 故障定位：通过多点测量可精确定位振动源

局限性：

1. 需要专业知识：数据解读需要一定的振动分析经验

2. 环境干扰：周围环境振动可能影响测量结果

3. 成本因素：专业测振仪价格较高，不适合普通家庭使用

4. 全面性限制：仅反映振动状态，需结合其他检测手段全面评估

七、实际应用建议

1. 家用简易检测：可使用智能手机振动检测APP进行初步评估（精度较低）

2. 专业检测时机：

- 新冰箱安装后基准检测

- 异常噪声出现时

- 定期维护检查

3. 改善措施：

- 调整底座水平

- 加固松动部件

- 增加减震垫

- 管道固定点优化

八、结论

测振仪作为一种专业的振动检测工具，具备检测冰箱振动的能力。通过科学布置测点、合理设置参数、专业分析数据，可以准确评估冰箱的振动状态，诊断潜在故障，为冰箱的安装、维护和故障排除提供可靠依据。虽然专业测振仪的操作和数据分析需要一定技术基础，但其提供的精确量化数据是主观感受无法替代的。对于冰箱制造商、维修服务商和注重设备维护的用户而言，测振仪是评估冰箱机械状态的重要工具。随着传感技术的发展，未来可能会出现更便捷、智能的振动检测方案，使冰箱振动监测更加普及和高效。

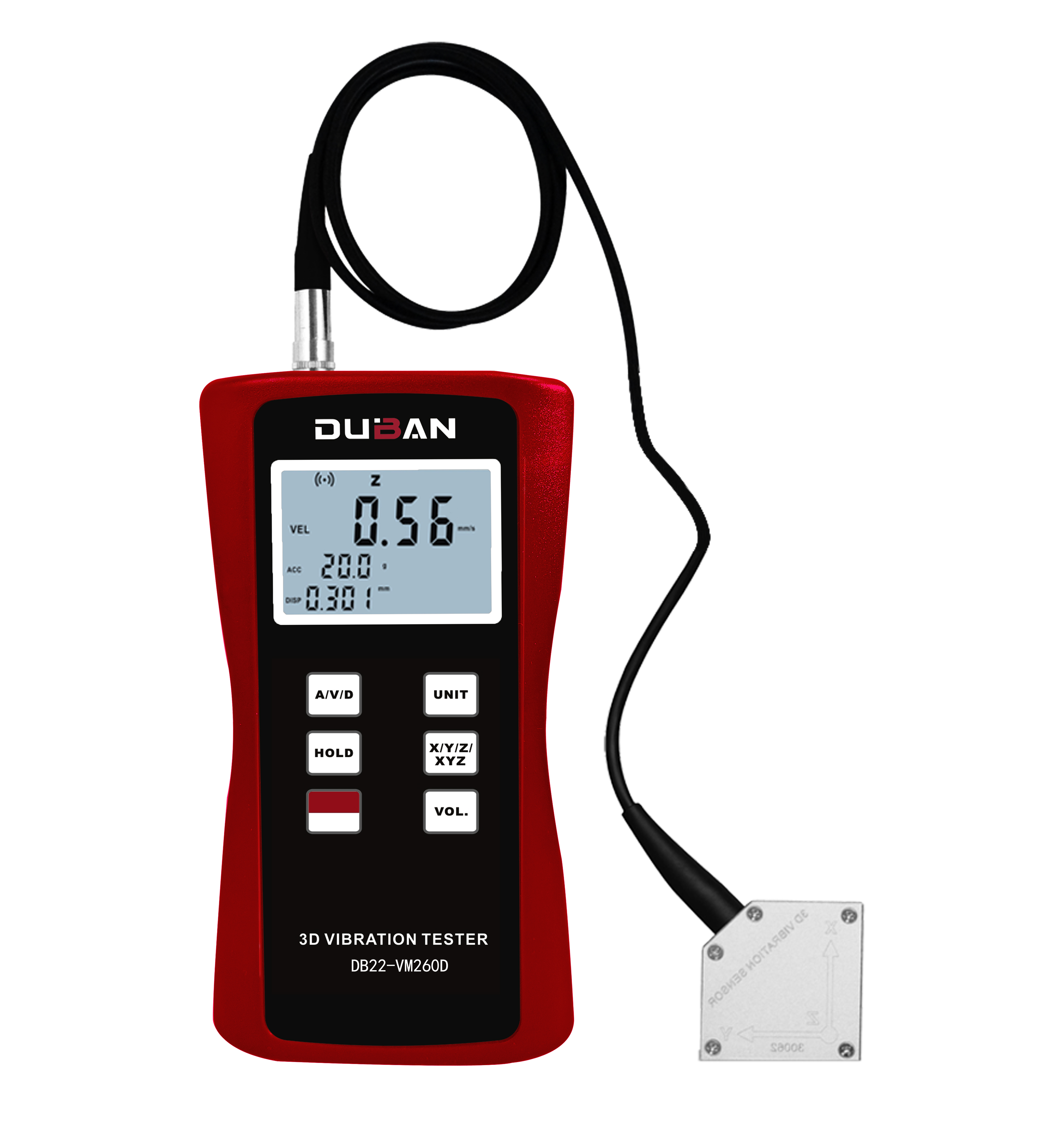

3D 三轴振动仪 DB22-VM260D
