3D 三轴振动仪 DB22-VM260D

产品简介

3D 三轴振动仪 DB22-VM260D可以同时测量三轴的振动参数或单轴的振动参数;应用于周期性运动测量,以检测运动机械的不平衡和偏离。专为现场测量各种机械振动而设计,以便为质量控制,运行时间及事先的设备维护提供数据。选用高性能的加速计,实现准确的、可复制性测量。

更新时间:2024-09-25
厂商性质:生产厂家
访问量:4555
详细介绍在线留言
品牌度班科技价格区间2千-5千
产地类别国产应用领域环保,航天,汽车

3D  三轴振动仪  DB22-VM260D【产品应用】

3D三轴振动仪可以同时测量三轴的振动参数或单轴的振动参数;应用于周期性运动测量,以检测运动机械的不平衡和偏离。

专为现场测量各种机械振动而设计,以便为质量控制,运行时间及事先的设备维护提供数据。选用高性能的加速计,  实现准确的、可复制性测量。



3D  三轴振动仪  DB22-VM260D【产品特点】

*可以同时测量三轴的振动参数或单轴的振动参数。

*符合国际标准ISO2954,用于周期性运动测量,以检测运动机械的不平衡和偏离。

*专为现场测量各种机械振动而设计,以便为质量控制,运行时间及事先的设备维护提供数据。

*频率范围宽,在加速度模式下,频率可达10-10KHz。

*带有交流信号输出,便于记录。

*可选配耳机。

*采用“USB数据线输出”与PC通讯。

【测量要点和注意事项】

要点

1、传感器的连接电缆容易引起噪声,应当避免电缆缠绕和大幅度的晃动。噪声的另一来源是接插件接触不良,亦应引起注意。

2、仪器不应在强电磁场干扰或腐蚀性气体的环境中使用,并且应避免受到强烈的振动和冲击。

3、仪器灵敏度是按照所配传感器的灵敏度在出厂时调准,因此不要任意互换传感器。

4、每次测量应在机器处于相同的运行状态下进行,改变运行状态,可能会使振动量变化,从而得出不正确的结论。

注意事项

1、选定恰当的测点位置及方向。通常测点应在受力部位的刚性(不是薄弱)结构如轴承座上,并在水平、垂直和轴向三个方向测量。

2、测点部分应平整光洁,使传感器磁性吸座与测点有良好的平面接触,这样可获得较好的频率响应特性。

3、每次测量应在相同位置和方向上进行为此,应在测点位置处作好标记。

【测量方法】

进行振动测量时,应测量哪个参数?

加速度、速度和位移是三个常用参数,给出的结果准确且有重复性,其他测量参数还未被证明是可靠而准确的。但是,对有些场合,转速测量和频率测量也是十分重要的。加速度测量具有很好的高频测量性能。因此,在判断轴承和齿轮箱的故障时非常有效。

速度测量是振动分析中经常使用的参数。对于不同功率的机械类别,在判断机械振动是否可接受时,根据ISO2372、BS4678或者VD2056,速度将是判断的指南。

本说明书附表中列出了机械的类别。位移测量多用于低速运转的机械,其特点是低频特性良好,但当安装轴承时,位移测量效果就不理想。

振动测量概述

振动测量是判断机械良好或某一特定设备运转是否正常的可靠尺度。一个理想的机械设备,若几乎没有振动,说明电机以及周边设备如齿轮箱、电风扇、压缩机等比较平衡、无偏离,安装良好。在实际中,很大比例的安装远不够理想。未对正、失衡的安装直接给支撑件如轴承等增加额外的张力,最终导致关键部件的磨损,造成效率低、发热,甚至瘫痪。当机械设备磨损和恶化时,设备的振动会增大,因此振动测量在设备的预先维护和减少停工方面具有极为重要的意义。

【各类机器振动评定标准】




【振动频率和可能的原因】




【技术规格】



传感器
三轴压电振动传感器

振动轴

X、Y、Z轴或三轴

准确度
±5%+2个字
测量范围
位移:0.001~4.0mm峰-峰值
速度:0.01~400.0 mm/s 真有效值
加速度:0.1~400 m/s² 峰值
频率范围
位移:10Hz~1KHz

速度:10Hz~1KHz

加速度:10Hz~10KHz
操作条件

温度:0~50℃       湿度:< 90%

输出

2.0v交流负载电阻10k

电源
4x1.5vAAA 7号电池
尺寸
140mm*77mm*32mm

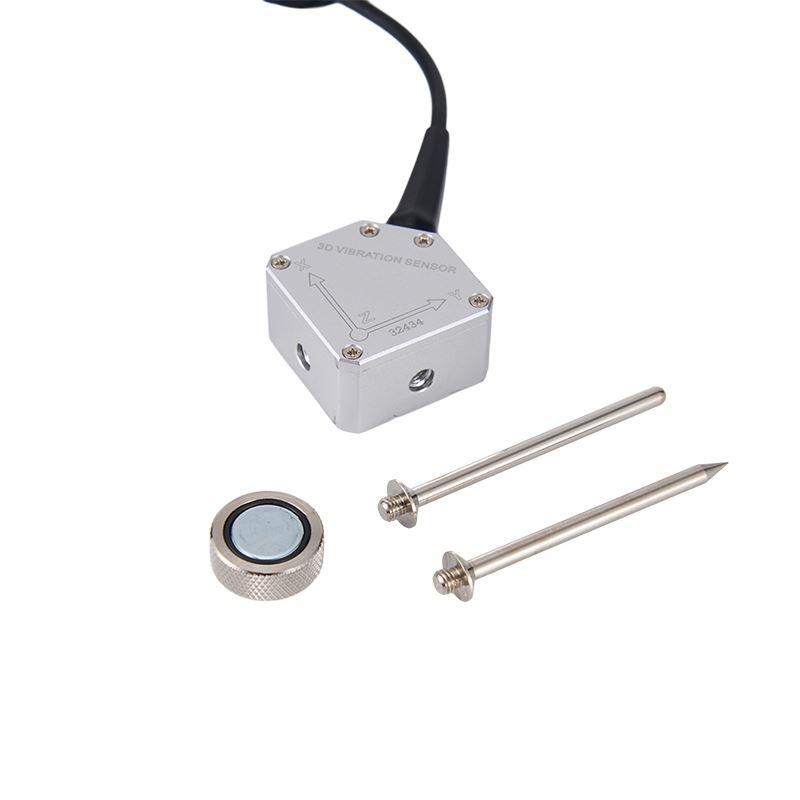

标准配置
主机
磁性吸座
探针(锥型)

探针(球型)

测量传感器
手提便携箱(B04)
使用说明书
可选配件 USB联机线
耳机   .   蓝牙Bluetooth数据输出
